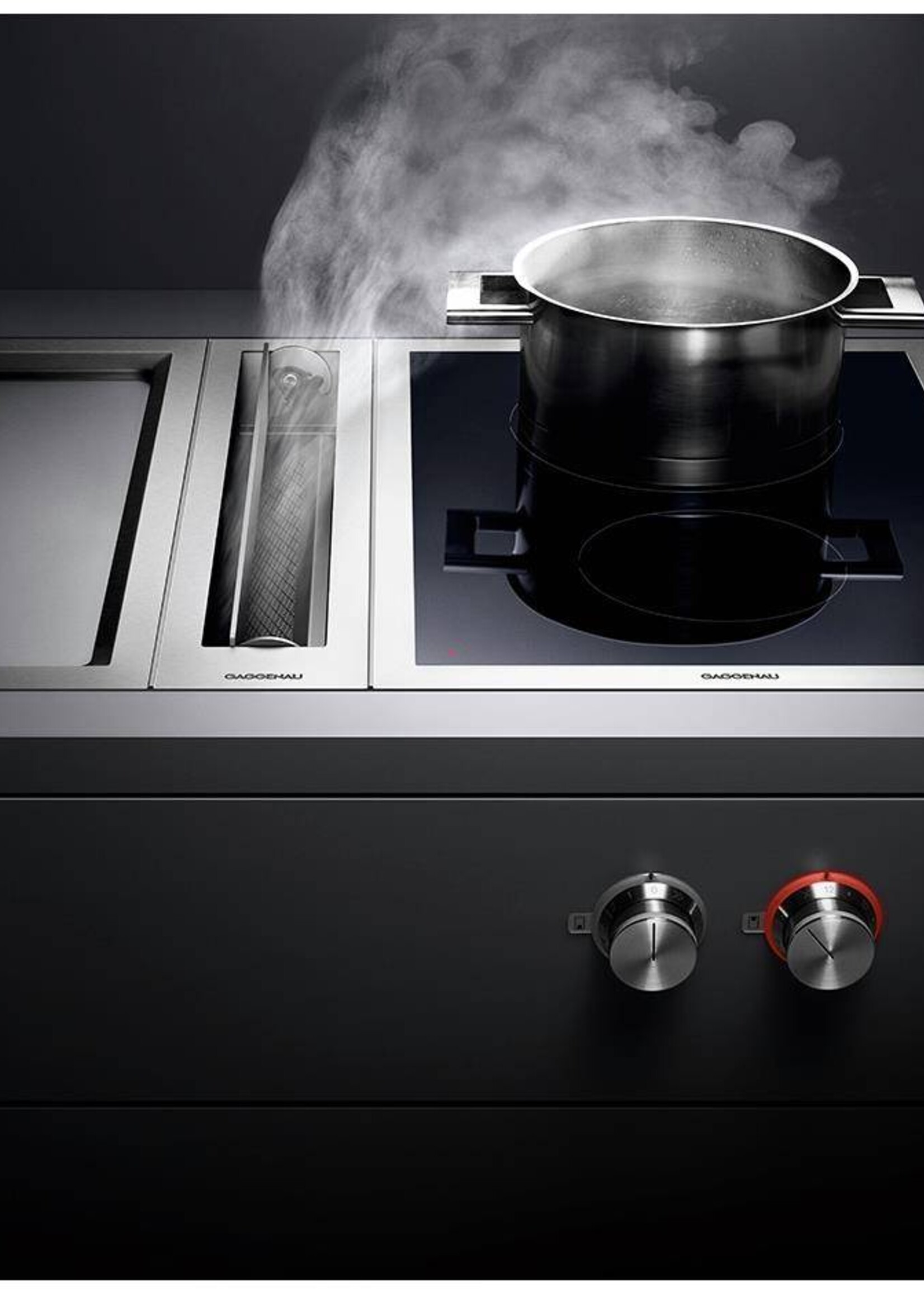

Gaggenau VL414111 downdraft

Prestatie:
Afzuigprestaties afhankelijk van motor.

Uitrusting:
Handmatig openen van de ventilatieelementen
Roestvrijstalen sluitingselement, vaatwasser bestendig

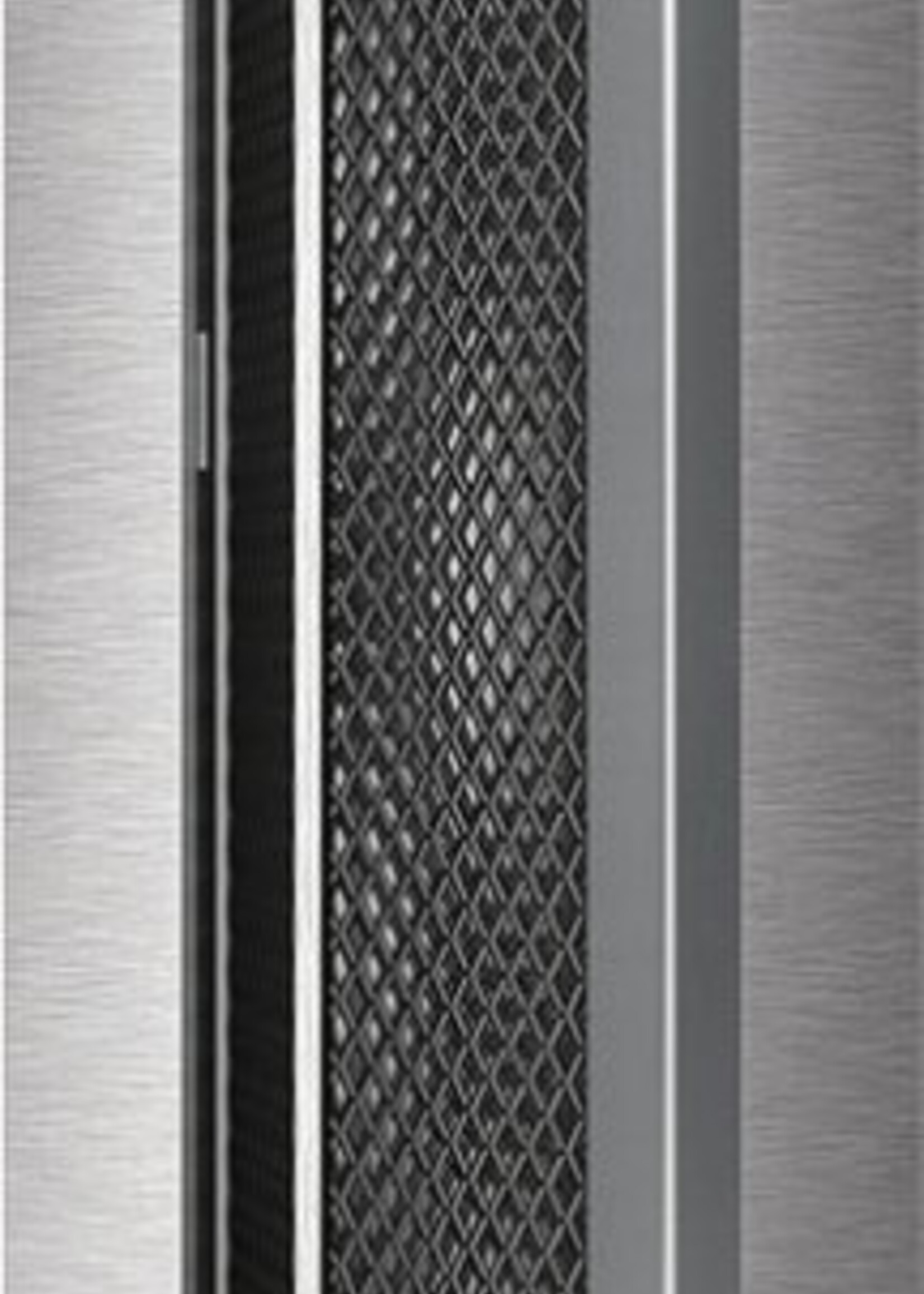

Metalen vetfilter, vaatwasserbestendig.
Sensorgestuurde werking van de motor als ten minste een afzuigsysteem VL 414 is geopend.
Exclusief verbindingsstukken

Installatievoorschriften:
Het apparaat kan van bovenaf in het werkblad geplaatst worden.
Extra bevestiging mogelijk door klemmen van bovenaf, klembereik 30-50 mm.
Bij installatie van een deksel VA 440 of aanpasstrip VA 450 moet rekening
gehouden worden met extra benodigde diepte.
Bij combinatie van verschillende apparaten met ten minste één deksel
is de aanpasstrip VA 450 nodig om de diepte te compenseren van het apparaat zonder deksel.
Bij combinatie van meerdere Vario 400 apparaten is een verbindingsstrip
VA 420 nodig tussen de apparaten.
Afhankelijk van het type installatie moet de bijbehorende verbindingsstrip worden voorzien.
Het montagesysteem heeft in de uitsparing tenminste 10 mm aan de
zijkant nodig voor opbouw en 13 mm voor vlakke inbouw.
Zorg voor een doorlopend oppervlakte van 90°.
Het draagvermogen en stabiliteit, vooral bij dunne bladen, worden
ondersteund met behulp van geschikte constructies.
Er dient rekening gehouden te worden met het gewicht van het apparaat en de extra belasting.
Toevoeging voor vlakke installatie:
Installatie is mogelijk in werkbladen van steen, kunststof of hout. Hitte
bestendige en waterdichte afdichting is nodig.
Met betrekking tot andere materialen raadpleeg de werkblad fabrikant.
De gleuf moet onafgebroken en egaal zijn, zodat plaatsing van het apparaat
op de pakking is verzekerd. Gebruik geen onderbroken lijnen.
Door uitzettingen in maten en combinaties en van de uitsnede in het
werkblad kan de verbindingsbreedte varieren.
Bij montage van meerdere apparaten in één nis dient 50 mm tussen de
apparaten worden gehouden.
Maximale breedte kookplaat tussen
twee VL: 60 cm.
VL 414 mag met tussenschot (AA 414 010) worden geinstalleerd.
Bij installatie naast een gaskookplaat geen platte buizen gebruiken voor het
buizenstelsel richting een motor.
Bij installatie naast VP 414 geen platte buis onder de VP414 plaatsen.
Aansluitkabel 2,0 m tussen VL 414 en bedieningsknop AA 490

Technische data:
Afmetingen (bxd): 110 x 520 mm
